Multi frequentie & meerkanaals intelligente digitale wervelstroomdetector

    Multi-frequentie multi-channel in-service wervelstroomtesten + beoordeling statistische testresultaten

◆ MSUN-EK3000-serie multikanaals detector met digitale, intelligente, sterk geïntegreerde functies, het systeem integreert onafhankelijk 1-4-kanaals (optioneel) wervelstroomdetectiesysteem.

◆ Heeft krachtige detectiemogelijkheden, experimentele functies, goede stabiliteit, hoge ruisverhouding, terwijl een verscheidenheid aan praktische toepassingen wordt uitgebreid. Systeem maakt gebruik van de meest geavanceerde computertechnologie, DSP digitale verwerkingstechnologie, FPGA-technologie voor onderzoek en ontwikkeling. Tegelijkertijd heeft het systeem krachtige mogelijkheden voor gegevensuitvoer, schaalbaarheid, software-upgrades kunnen gratis zijn, kunt u de meeste automatiseringssystemen ter wereld aansluiten, op basis van het systeemdetectieplatform, kunnen detectiesignalen en gegevens op vele manieren worden verkregen om te delen , data-acquisitie, output, analyse, opslag, lezen en andere functies tijdens de intelligente verwerking.

    ◆ Krachtige softwarefuncties slaan parameters, gegevensopslag, rapportanalyse, statistieken en andere functies op.

    ◆ Kan een flexibele, snelle aanpassing zijn van verschillende soorten krachtige, kosteneffectieve detectiesondes (punttype, vlak, slijtage, slijtage, sortering en andere sondes en roterende scanners).

    ◆ Een grotere frequentie kan elk massief metalen werkstuk detecteren.

    ◆ Optionele 8-frequentie materiaalsorteermodule, de software kan een 8-kanaals sorteerinterface met één kanaal weergeven, optionele statistische beoordelingssoftware.

    ◆ Uitgerust met hiërarchische statistische bewakingssoftware, OK / NG in één oogopslag.

  ◆ Het systeem kan op grote schaal worden gebruikt in kernenergie, petrochemie, metallurgie, universitair onderwijs,   automatisering, productie van auto-onderdelen, allerlei laboratoria, enzovoort.

◆ Een snelle schakelaar voor Chinees / Engels, maar ook snel een meertalig pakket aanpassen.

Technische specificaties

◆   Detectiekanalen: 1-4 (schaalbaar indien nodig);

◆   Frequentiebereik:   5Hz ~ 12MHz, traploos instelbaar, 2-4 onafhankelijk selecteerbare frequentie, meervoudige mengeenheid;

◆     Instelbaar detectiebereik, de maximale meting: 10 ~ 10.000, stap 1;

◆     Vergrotingsfactor: 1dB ~ 32dB traploos instelbaar, stap: 1dB;

◆     Incentive modus:   DP / DI;

◆     Versterkingsbereik: 0,0dB ~ 99,0 dB continu instelbaar, stap: 0,1 dB;

◆     gemiste   tarief: ≤0%, vals positief percentage (ten onrechte beoordeeld als gekwalificeerd niet-conform product) ≤1%;

◆     Faserotatie: 0 ~ 360 ° traploos instelbaar, stap: 1;

◆     SNR≥12dB;
◆     Real-time software / hardware output alarm, een verscheidenheid aan alarmvenster-modus;

◆     Alarmduur: 10ms ~ 60.000ms, stap 1ms;

◆     Integratie van geautomatiseerde vorming van testrapporten (inclusief het aantal tests, het aantal gekwalificeerde en niet-gekwalificeerde);

◆     Automatische opname toont het aantal defecten en hun locatie;

◆   Vermogen:   180-240V   (-20% ~ + 20%)   50Hz ± 10%   Omgevingstemperatuur:   -20-55 ° C ;   Luchtvochtigheid:   ≤85%;

◆     Elk installatievlak voor een foutdetector:   550 × 1000mm2,   de signaallijn naar de zijwand kan de bodem zijn;

◆     Winst ratio:   (X / Y)   0,1 ~ 10,0;
◆     Verstelbare sondeschijf (excitatie) Niveau:   1 ~ 16
◆     Snelle digitale balans;

◆     Filter factor:   0-30,000;

◆     Met kop, einde van de signaalafsnijfunctie;

◆     Weergavecoëfficiënt blanco:   1 ~ 400;

◆   Digitaal   filtering: low-pass (0Hz ~ 2000Hz) high-pass (0Hz ~ 2000Hz); het gebruik van professional " digitaal filter " , onderdrukt effectief het scène-interferentiesignaal om de nauwkeurigheid en stabiliteit van detectie te waarborgen;

◆     Stabiliteit: 16 uur ≦ 2dB;

◆   Niet-gelijke amplitude, asymmetrische fase alarmgebiedinstelling;

◆   Een verscheidenheid aan weergave: een impedantie, tijdsbasis, B-scan;

◆   Geluids- en lichtalarmoutput;

◆   Met een vertragingsmarkering, markering met vaste lengte;

◆   Interne en externe klokselectie;

◆   Kan een groot aantal testprocedures en testgegevens opslaan;

◆   Wervelstroom signaal afspelen uitbreiding functie, meten van de amplitude van het defect, fase, digitale waarde;

◆   Display: ononderbroken lijn, blanco;

◆   Chinese en Engelse voertaal, online help;

◆     Cartesiaans coördinatensysteem en achtergrondkeuze van het poolcoördinatensysteem;

◆     Met configuratie-analyse;

◆     Met het scherm toont de pijpleiding in dienst in het beslag op het onderwerp, de inspectie van de rangen van de pijp, evenals wervelstroom detectiesignaal;

◆     Rangmarkering pijpdoorsnede diagram, de vorming van in gebruik zijnde pijp wervelstroom detectie profiel;

◆     Sortering van statistische testresultaten (tabel- en histogramweergave), vergemakkelijkt de cumulatieve analyse van testresultaten;

◆     Optioneel gegevensanalysesysteem;

◆     Automatische kalender, tijdweergave;

◆   Bedrijfstemperatuur: 0 ° C ~ +45 ° C , opslagtemperatuur: -20 ° C ~ +50 ° C , relatieve vochtigheid: ≤85%;

◆   Dimensies en gewicht:   400 * 300 * 100 mm (L * W * H),   Gewicht: 6kg

        Toepassingsgebieden

◆   Kernenergie, elektriciteit, olie, chemicaliën, metallurgie en andere in-service testen, universitair onderwijs, allerlei laboratoria, speciale apparatuur en andere industrieën.

      Configuratie-instructies

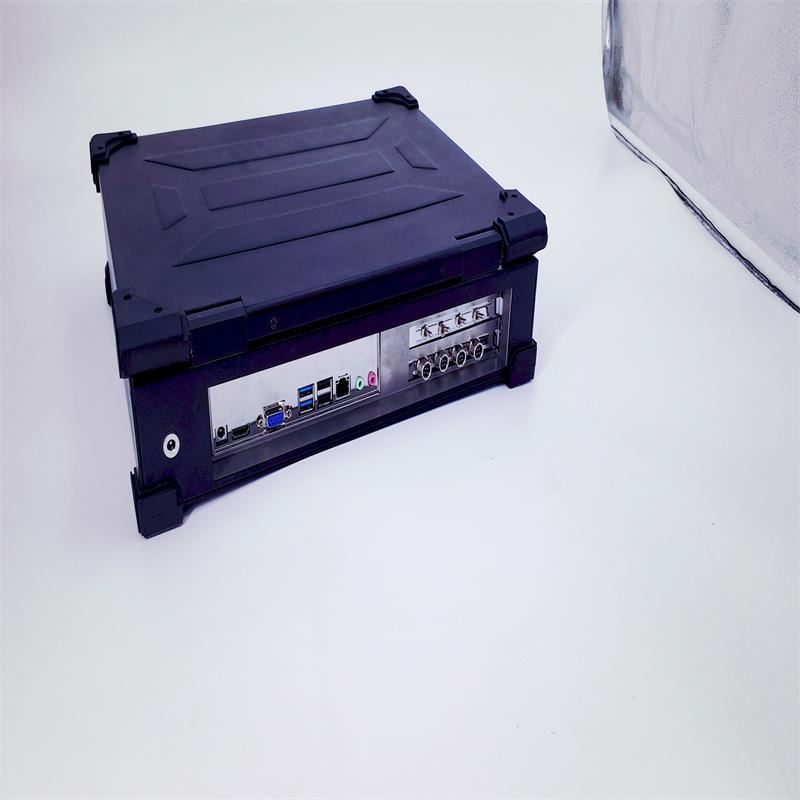

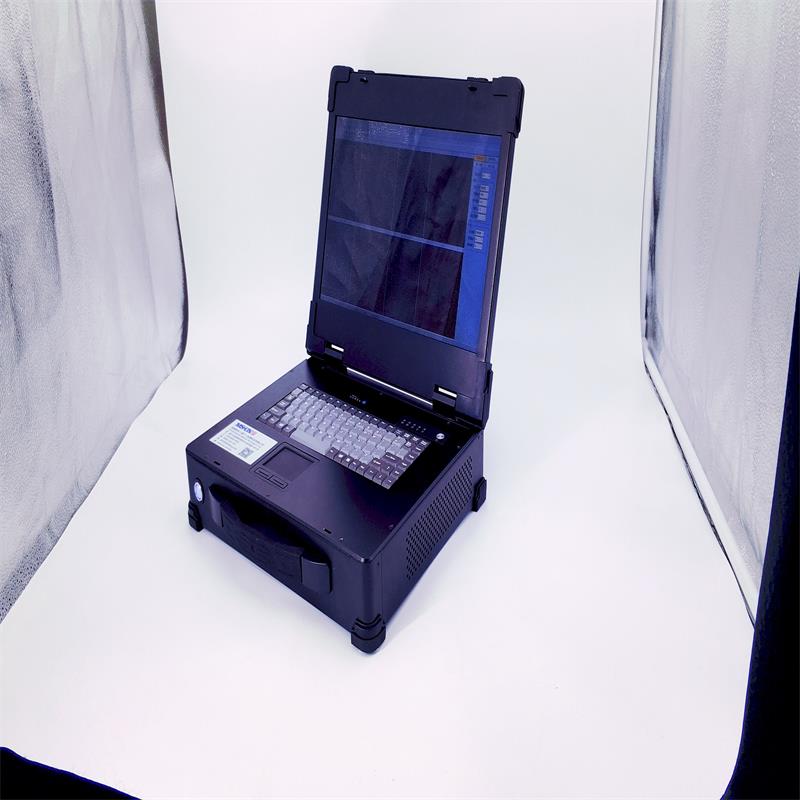

◆     Host: Meerkanaals intelligente digitale wervelstroomdetectorhost.

◆     Sondes en accessoires: volgens gebruikersmateriaal, specificaties, aangepaste vorm.

◆   Standaard testblok (optioneel of aangepast)

◆     Automatische bedieningsmodule (optioneel)

◆     Gebruiksaanwijzing: één exemplaar

◆     Garantiekaart: één exemplaar

◆     Productlijst: één exemplaar
